Выпущен в 1968 г.

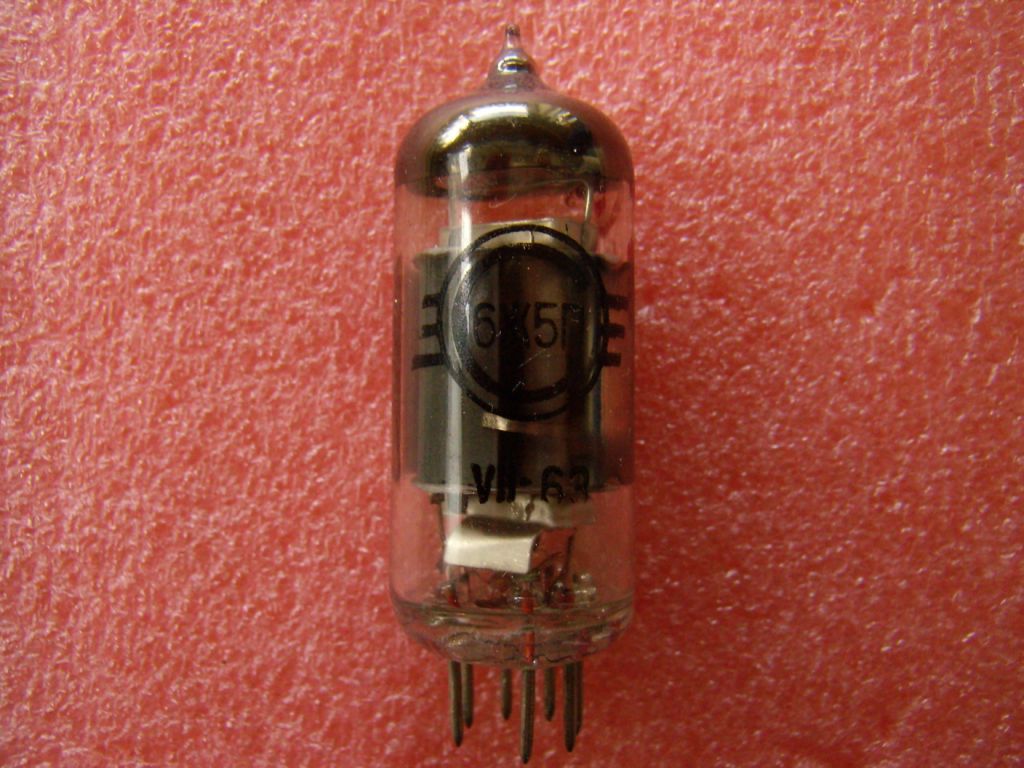

Высокочастотный лучевой тетрод
Назначение: широкополосное усиления напряжения высокой частоты.

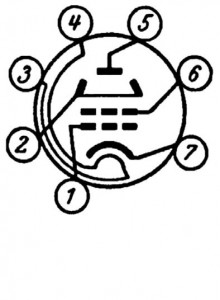

1 – сетка первая;
2 – лучеобразующие пластины;
3 – подогреватель;
4 – подогреватель;
5 – анод;
6 – сетка вторая;
7 – катод.
Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 450 ± 25 мА
Напряжение анода номинальное (постоянное) 300 В
Напряжение анода предельное (постоянное) 300 В
Ток анода 9,5 ± 4,5 мА
Напряжение сетки первой номинальное (постоянное) Минус 2 В
0братный ток сетки первой 0,3 мкА
Напряжение сетки второй номинальное (постоянное) 150 В
Напряжение сетки второй предельное (постоянное) 150 В
Ток сетки второй 3,5 мА
Мощность, рассеиваемая анодом, предельная 3,6 Вт
Мощность, рассеиваемая сеткой второй, предельная 0,5 Вт
Напряжение между катодом и подогревателем предельное
(постоянное) 100 В
крутизна характеристики 9 ± 3 мА/В
Внутреннее сопротивление 240 кОм
Сопротивление в цепи сетки первой предельное 1 МОм
Емкость входная 8,5 ± 1,5 пФ
Емкость выходная 2,2 ± 0,4 пФ
Емкость проходная 0,03 пФ
Рекомендуемые режимы работы
Режим 1 Режим 2
Напряжение анода (постоянное), В 300 150
Ток анода, мА 10 12,5
Напряжение сетки второй (постоянное), В 150 150
Ток сетки второй, мА 2,5 –
Крутизна характеристики, мА/В 9 11
Коэффициент усиления – 40
Внутреннее сопротивление, кОм 500 3,6
Сопротивление в цепи катода для автоматического смещения, Ом 160 160
Оформление – стеклянное миниатюрное
Масса 12 г
